Curvas Cíclicas

Dada la circunferencia de centro O y la recta r, para trazar la cicloide dibujaremos la circunferencia tangente en P a la recta y a partir de él rectificaremos sobre r la circunferencia. Dividimos la circunferencia y su rectificación en un mismo número de partes iguales, doce en la ilustración, trazando normales y paralelas a la directriz por las divisiones de la recta y circunferencia respectivamente.
En las intersecciones de las perpendiculares a r y la paralela que pasa por O están las posiciones del centro de la circunferencia O, que gira sobre r, cuando los radios de las divisiones de la generatriz coinciden con sus correspondientes divisiones en la directriz, O1, O2, O3… Con centro en O1 y el radio de la circunferencia generatriz en todo caso, trazamos un arco hasta cortar en P1 a la paralela que pasa por 1, con centro en O2 obtenemos P2 en la paralela que pasa por 2 y así sucesivamente. Los puntos así obtenidos se unen a mano alzada o con plantilla de curvas quedando de este modo trazada la curva.

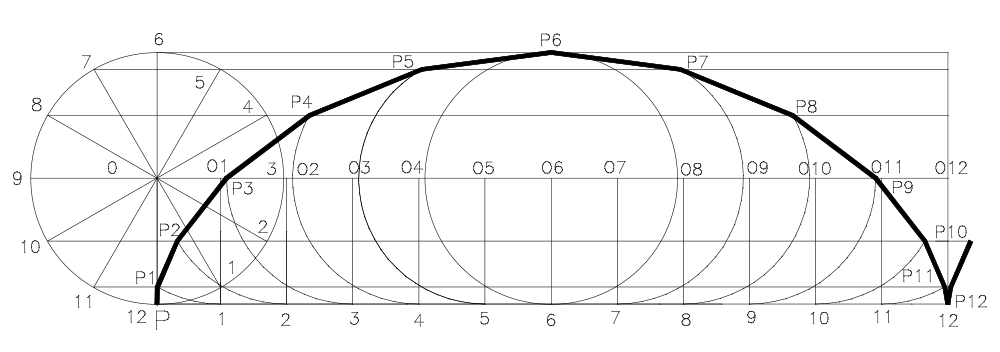

Trazado de la cicloide

Trazado de la epicicloide.

La epicicloide es una curva plana, lugar geométrico de las posiciones de un punto P perteneciente a una circunferencia O’, generatriz, que rueda exteriormente sobre otra O o directriz. Dibujamos las dos circunferencias tangentes entre sí y para su trazado se procede de igual forma que en el ejercicio anterior pero trazando circunferencias concéntricas en lugar de rectas paralelas a la directriz y calculando la rectificación inversa de la longitud de la circunferencia generatriz sobre la circunferencia directriz.

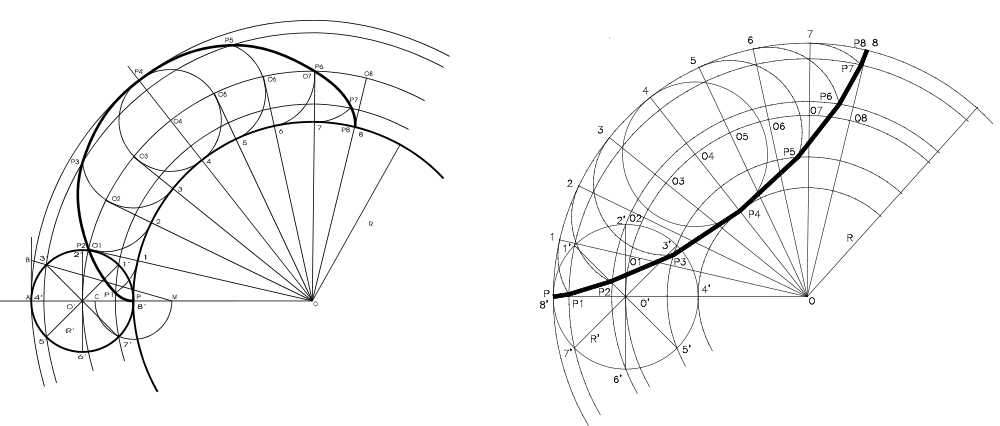

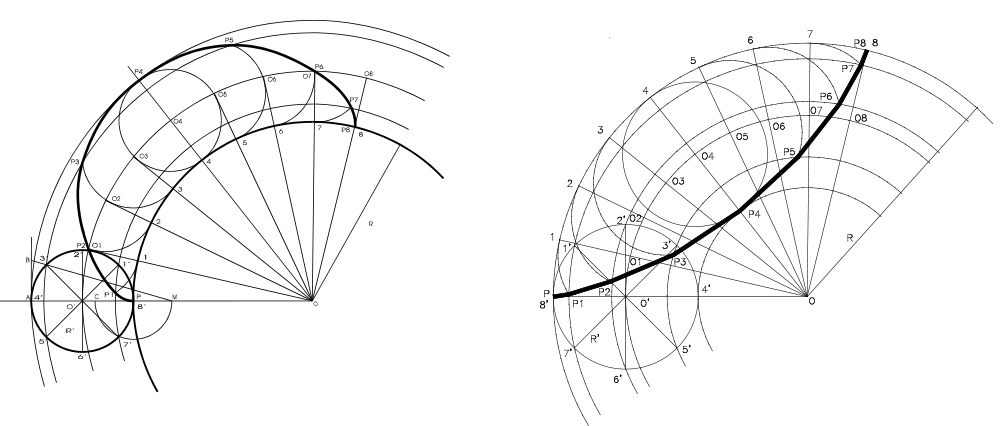

Trazado de la epicicloide y de la de la hipocicloide.

Trazado de la hipocicloide.

La hipocicloide es una curva plana, lugar geométrico de las posiciones de un punto P perteneciente a una circunferencia O’, o generatriz, que gira interiormente sobre otra O, o directriz. Trazamos la circunferencia directriz tangente interior a la generatriz dada y para su trazado procedemos de idéntica forma que en el ejercicio precedente.

Hipocicloide rectilínea.

Cuando el diámetro de la generatriz es igual al radio de la directriz, la hipocicloide resultante es un segmento igual al diámetro de la directriz que contiene al punto de tangencia entre las dos circunferencias.

Hipocicloide triangular.

Se produce esta curva cuando el diámetro de la generatriz mide un tercio del diámetro de la directriz.

Hipocicloide cuadrangular

Se produce esta curva de cuatro lazos cuando el diámetro de la generatriz mide la cuarta parte del diámetro de la directriz. Se denomina Astroide.

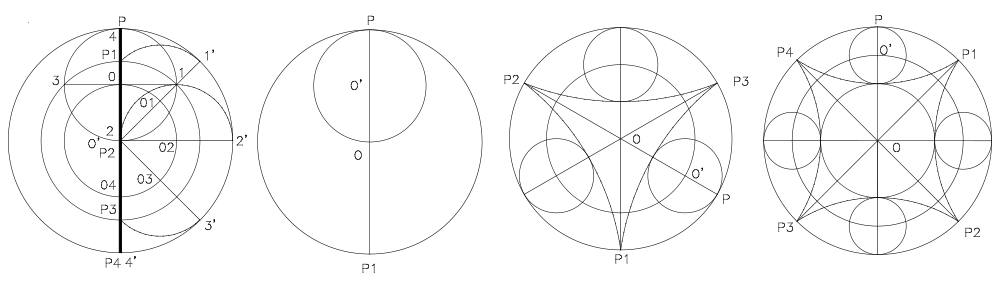

Hipocicloide rectilínea, triangular y cuadrangular.



Trazado de la pericicloide.

La Pericicloide es una curva plana, lugar geométrico de las posiciones de un punto P perteneciente a una circunferencia O’ o generatriz que rueda sin resbalar sobre otra fija O de radio menor o directriz, siendo ambas tangentes entre sí. Para su trazado, dibujamos ambas circunferencias tangentes en P y dividimos la directriz en cualquier número de partes iguales, 1, 2, 3.. ocho en el ejemplo y trasladamos las longitudes de estas divisiones sobre la generatriz (rectificación inversa) igual número de veces, 1’, 2’, 3’….

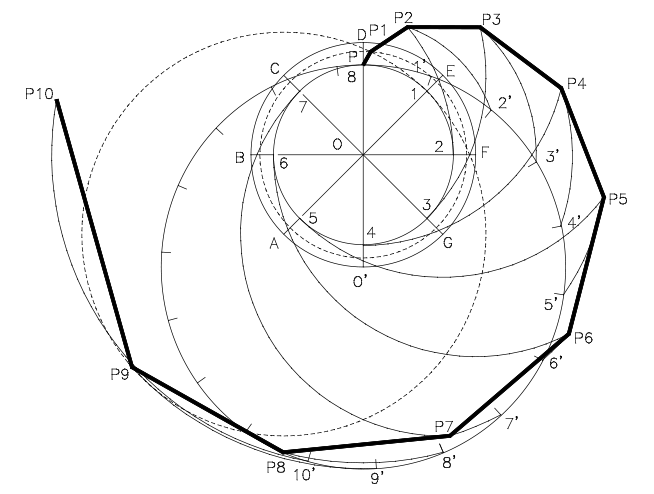

Trazado de la pericicloide

Trazamos una circunferencia de radio O-O’ y prolongamos en sentido contrario los radios correspondientes a las divisiones 1, 2, 3.. hasta cortar en A, B, C a esta circunferencia. Con centro en A y radio A1 trazamos un arco que corta en P1, punto de la curva a otro trazado con centro en O y radio O1’. Con centro en B, radio B2 y centro en O y radio O2’ obtenemos P2 y así sucesivamente. Los puntos se unen a mano alzada.
