Sistema axonométrico. Fundamentos.

Etimológicamente, el término axonométrico quiere decir eje y medida (axo-métrico). Fue definido por el matemático francés Desargües en el Siglo XVII, siglo de las sistematizaciones científicas. Este sistema de representación nos proporciona, al igual que el Sistema Cónico, una visión directa y de muy fácil interpretación al primer golpe de vista de los cuerpos que por su medio se representan.


Las proyecciones o dibujos con él representados reciben el nombre de perspectivas, existiendo tres tipos de perspectivas, la axonométrica ortogonal, la axonométrica oblicua o caballera y la cónica, según el sistema de representación empleado.

El tipo de proyección que se emplea es este sistema es, como en el Sistema Diédrico Ortogonal, Cilíndrica Ortogonal.

El Sistema Axonométrico Ortogonal emplea un solo plano de proyección denominado Plano del cuadro o de proyección (coincidente con nuestro soporte, generalmente el papel) sobre el que se proyectan directamente los elementos representados.
Además intervienen 3 planos auxiliares que proporcionan otras tantas proyecciones, cada punto del espacio queda totalmente definido con estas tres proyecciones auxiliares y la directa sobre el plano del cuadro.

Los tres planos auxiliares antedichos forman entre sí un triedro trirrectángulo (poliedro formado por tres planos que se cortan dos a dos, según ángulos rectos) que tiene su vértice O coincidente con el plano del cuadro.


El fundamento del sistema consiste en proyectar el punto o elementos a representar ortogonalmente sobre estos planos auxiliares o caras del triedro trirrectángulo para posteriormente proyectarlos, también ortogonalmente y junto a la proyección principal mencionada, sobre el plano del cuadro.
El procedimiento es totalmente reversible, a las cuatro proyecciones de un punto señaladas corresponde un único punto en el espacio.

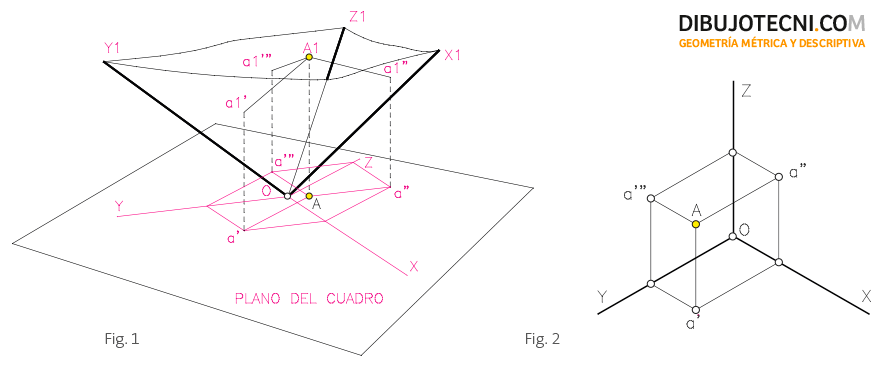

En la figura 1 se representan en perspectiva libre los elementos señalados y las proyecciones directa y secundarias de un punto A del espacio. En la figura 2, hacemos coincidir el plano del cuadro con el papel representando asimismo las proyecciones directa y secundarias del punto A.

Sistema axonométrico. Fundamentos.

Designación o nomenclatura.

Las intersecciones entre los planos auxiliares o caras del triedro trirrectángulo son las 3 aristas de dicho triedro concurrentes en su vértice O y que proyectadas sobre el plano del cuadro denominaremos ejes axonométricos OX, OY y OZ. Nos servirán de referencia y medida. Los planos comprendidos entre ellos se denominan XOY, XOZ y ZOY.

• Las proyecciones secundarias de un punto A se designan a’, a” y a’” (o A1, A2 y A3) según pertenezcan a los planos XOY, XOZ o ZOY respectivamente
• Las proyecciones secundarias de una recta R se designan r’, r” y r”‘ (o r1, r2, r3) según pertenezcan a los planos XOY, XOZ o ZOY respectivamente
•  Las trazas de un plano β se designan β’, β” y β”‘ (o β1, β2, β3) según correspondan a los planos XOY, XOZ o ZOY respectivamente.
